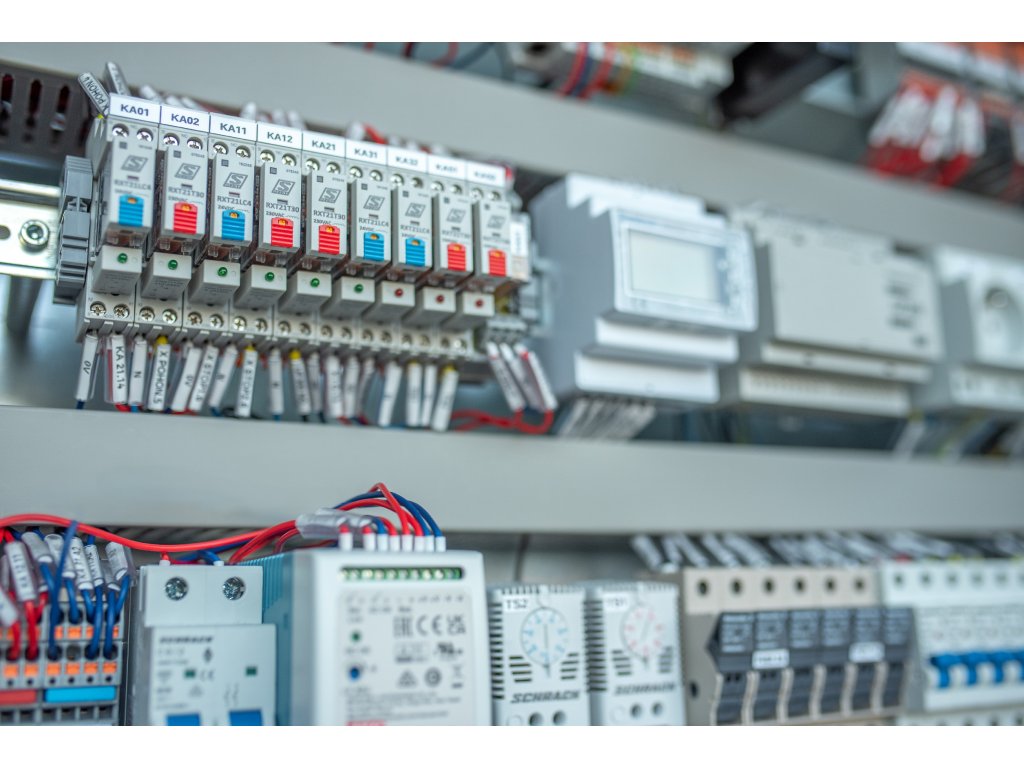

AC rozvaděč ACS 300A 200kWp - 13
- AC rozvaděč pro FVE o výkonu cca 200kWp
- Signály pro digitální vstupy a výstupy RTU řízení
- Motorově ovládané rozpadového
- Výber doplňkového vybavení
- Provedení ocelové skříňové rozvodnici IP 55
- SKLADOVÉ VARIANTY pro 2, 3 nebo 4 střídače

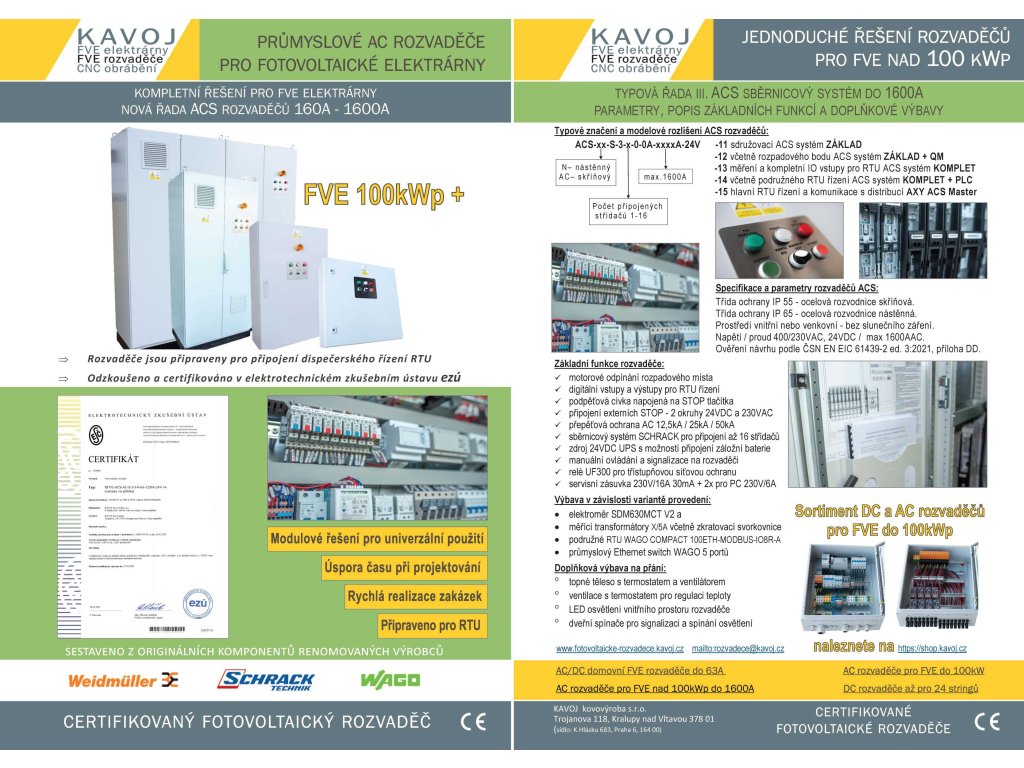

Typová řada III. ACS sběrnicový systém do 1600A.
Model RFVE-ACS-300A 200kWp
Typové číslo 37xx
Typové značení: ACS-AC-S-3-x--0-0A-300A-24V-xx
Varianty provedení - 11 sdružovací ACS systém ZÁKLAD
- 12 včetně rozpadového bodu ACS systém ZÁKLAD + QM
- 13 měření a kompletní IO vstupy pro RTU ASC systém KOMPLET
- 14 včetně podružného RTU řízení ACS systém KOMPLET + PLC
Základní funkce rozvaděče:
- motorové odpínání rozpadového místa
- digitální vstupy a výstupy pro RTU řízení
- podpěťová cívka napojená na STOP tlačítka
- připojení externích STOP - 2 okruhy 24VDC a 230VAC
- přepěťová ochrana AC 12,5kA / 25kA / 50kA

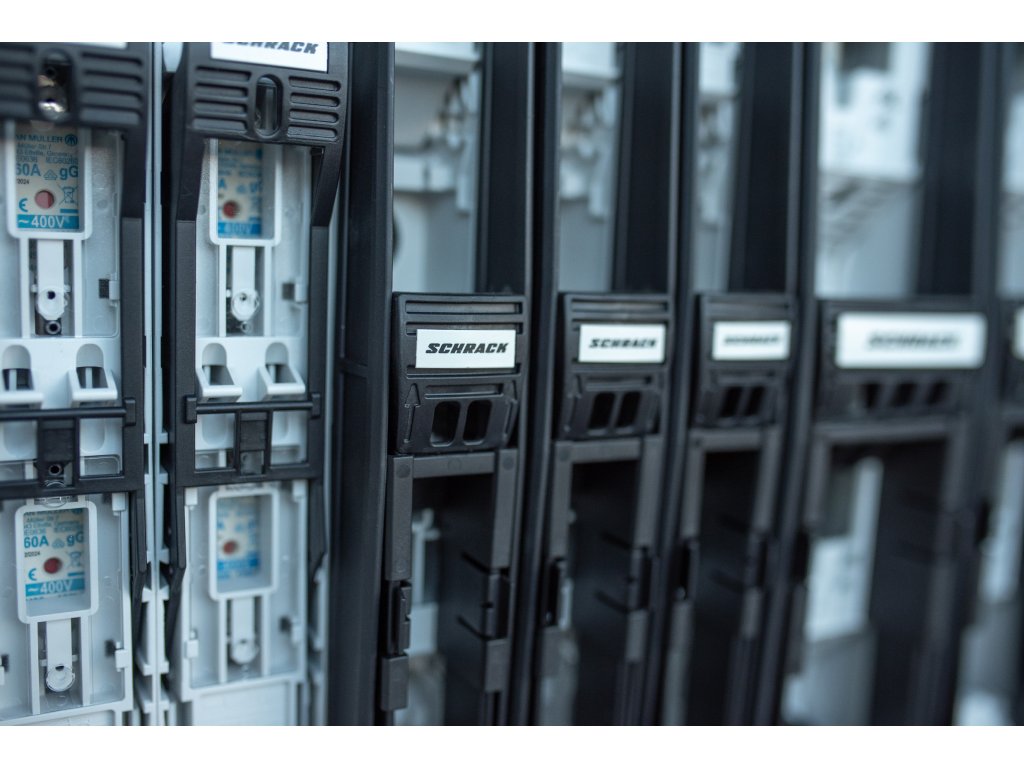

- sběrnicový systém SCHRACK pro připojení až 16 střídačů
- zdroj 24VDC UPS s možností připojení záložní baterie
- manuální ovládání a signalizace na rozvaděči
- relé UF300 pro třístupňovou síťovou ochranu
- servisní zásuvka 230V/16A 30mA + 2x pro PC 230V/6
Výbava v závislosti na variantě provedení:
- elektroměr SDM630MCT V2 (provedení -13 , -14)
- měřící transformátory X/5A včetně zkratovací svorkovnice (provedení -13 , -14)
- podružné RTU WAGO COMPACT 100ETH-MODBUS-IO8R-A (provedení -14)
- průmyslový Ethernet switch WAGO 5 portů (provedení -14)
Doplňková výbava na přání:
- topné těleso s termostatem a ventilátorem
- ventilace s termostatem pro regulaci teploty
- LED osvětlení vnitřního prostoru rozvaděče
- dveřní spínače pro signalizaci a spínání osvětlení
- záložní baterie pro ovládací napětí 24VDC
