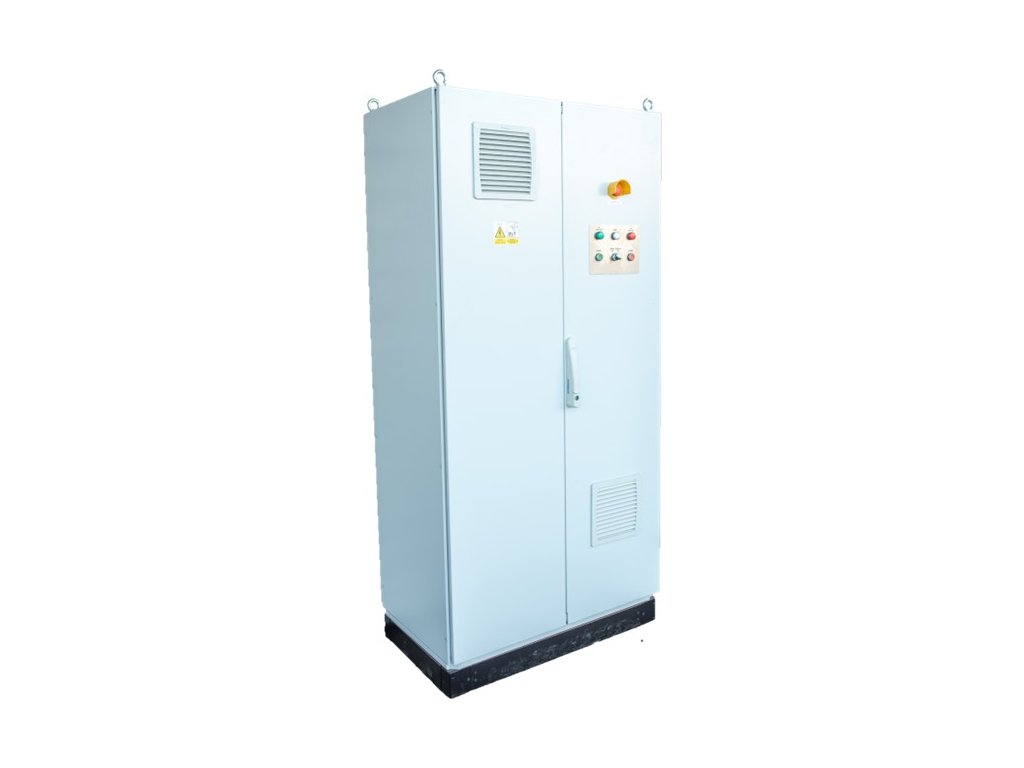

AC rozvaděč ACS 630A 400kWp

Typová řada III. ACS sběrnicový systém do 1600A.

Model RFVE-ACS-630A 400kWp

Typové číslo 34xx

Typové značení: ACS-AC-S-3-x--0-0A-630A-24V-xx

Varianty provedení - 11 sdružovací ACS systém ZÁKLAD

                                 - 12 včetně rozpadového bodu ACS systém  ZÁKLAD + QM

                                   - 13 měření a kompletní IO vstupy pro RTU ASC systém KOMPLET

                                   - 14 včetně podružného RTU řízení ACS systém KOMPLET + PLC

Základní funkce rozvaděče:

• motorové odpínání rozpadového místa
• digitální vstupy a výstupy pro RTU řízení
• podpěťová cívka napojená na STOP tlačítka
• připojení externích STOP - 2 okruhy 24VDC a 230VAC
• přepěťová ochrana AC 12,5kA / 25kA / 50kA

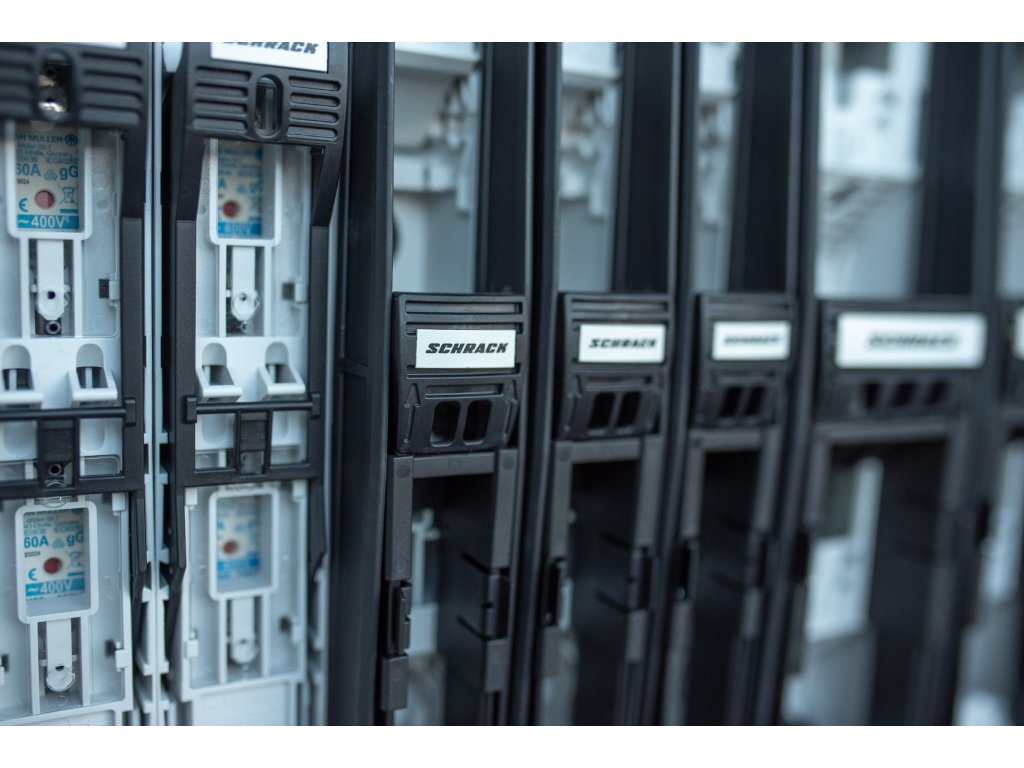

• sběrnicový systém SCHRACK pro připojení až 16 střídačů
• zdroj 24VDC UPS s možností připojení záložní baterie
• manuální ovládání a signalizace na rozvaděči
• relé UF300 pro třístupňovou  síťovou ochranu
• servisní zásuvka 230V/16A 30mA + 2x pro PC 230V/6

Výbava v závislosti na variantě provedení:

• elektroměr SDM630MCT V2  (provedení -13 , -14)
• měřící transformátory X/5A včetně zkratovací svorkovnice  (provedení -13 , -14)
• podružné RTU WAGO COMPACT 100ETH-MODBUS-IO8R-A (provedení -14)
• průmyslový Ethernet switch WAGO 5 portů (provedení -14)

Doplňková výbava na přání:

• topné těleso s termostatem a ventilátorem
• ventilace s termostatem pro regulaci teploty
• LED osvětlení vnitřního prostoru rozvaděče
• dveřní spínače pro signalizaci a spínání osvětlení
• záložní baterie pro ovládací napětí 24VDC
