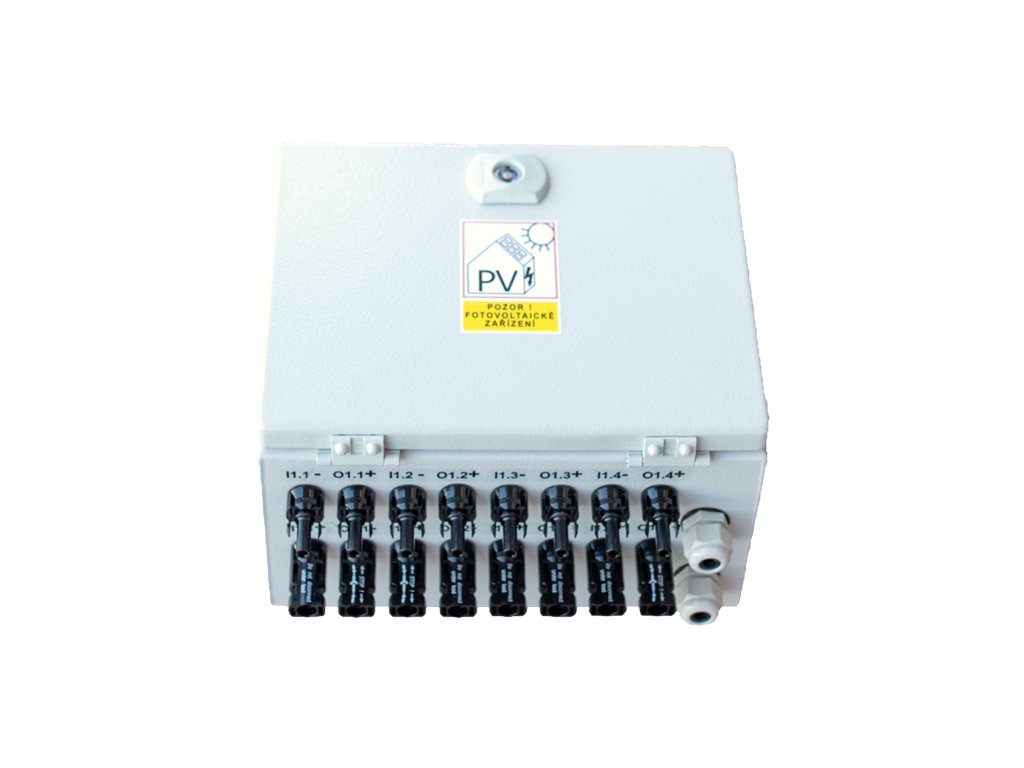

DC box 2MPPT 4 stringy 1000V E 04 02 04 IP65
- Předsunutá DC ochrana pro 2 MMTP / 2- 4 stringy
- 2x přepěťová ochrana I+II třídy 1000V E
- 4x pár vstupních a výstupních MC4 konektorů
- Předsunutá ochrana bez pojistek přímo k fotovoltaickým panelům
- Provedení v ocelové rozvodnici s krytím IP 65
Certifikovaný DC rozvaděč je vhodný jako předsunutá ochrana I.+II. třídy. Kvalitní a bytelné provedení v ocelové rozvodnici s krytím IP65.
DC box neobsahuje pojistky a je určený jako první ochrana přímo pod fotovoltaické panely nebo v jejich blízkosti.
Všechny modely jsou osazeny přepěťovými ochranami I.+II. třídy ochrany pro trvalé napětí do 600V nebo 1000V.
Výbava modelu RFVE-DC-1000V E-04 02 04:
- 4x vstup pro FP pole osazený zabudovanými originálními Stäubli MC4 konektory pro vodiče s průřezem 6mm.
- 2x DC svodič přepětí I+II třída ochrany VPU PV I+II 3 1000E Weidmüller
- 4x výstup ke střídači osazený zabudovanými originálními Stäubli MC4 konektory pro vodiče s průřezem 6mm.
Varianta zapojení 2:1:2 - sdružuje 2 vstupní stringy na jeden svodič a opětovně rozděluje do dvou výstupů.
DC box je tedy možné použít, jak pro samostatné připojení dvou stringů na dva MPPT vstupy nebo pro připojení 3 až 4 stringů, vždy v párech do stejného MPPT vstupu.
Rozvaděč by měl být umístěn tak, aby byl chráněn před přímým slunečním zářením.
Rozvaděče jsou certifikované, vše je řádně odzkoušeno a zkontrolováno. Součástí dodávky je prohlášení o shodě, kompletní elektrické schéma, uživatelský manuál a protokol o provedené kusové zkoušce.

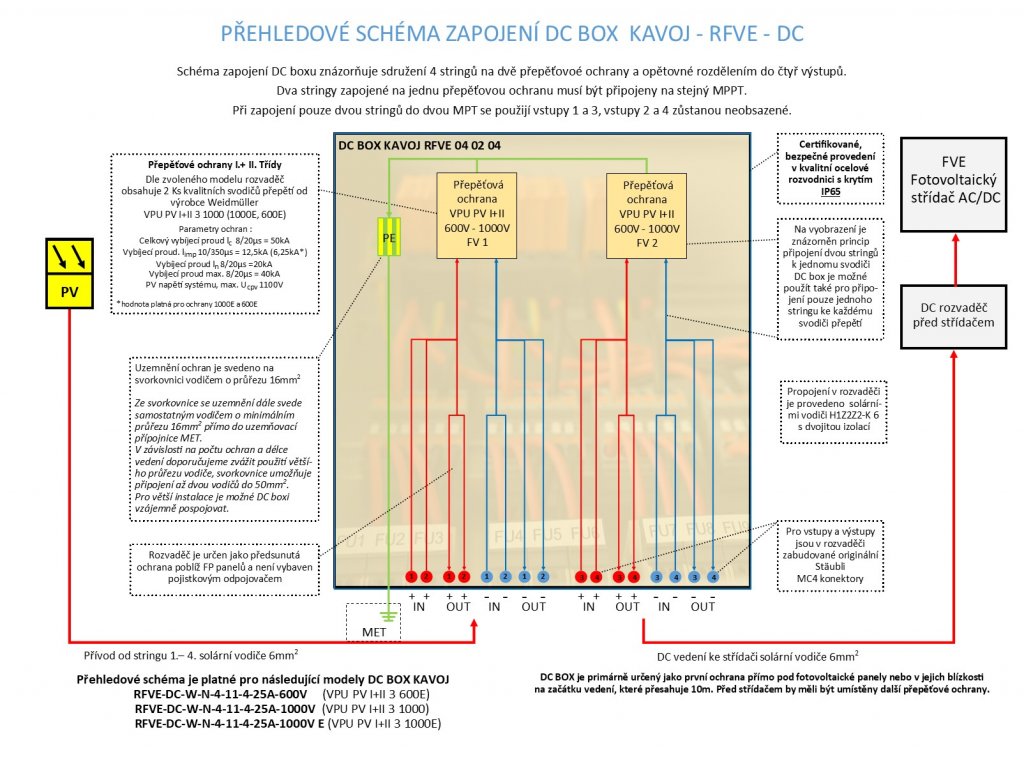

Bližší informace o variantách a vybavení DC rozvaděčů najdete v přehledném schématu zapojení, pdf ke stažení v sekci související soubory.
Doplňkové parametry
| Kategorie: | Rozvaděče pro fotovoltaiku |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 4 kg |
| ? DC svodič I+II tř.: | ANO, 1000V, 2 kusy |
| ? Počet DC vstupů: | 4 |
| ? Počet výstupů: | 4 |
| ? Výkon fotovoltaiky: | do 35 kWp |
| ? Jmenovité napětí DC: | 1000V DC |
| ? Jmenovitý proud DC: | 4 x 25A DC |
| Stupeň krytí IP: | IP65 |
| Celkové rozměry: | š250 x v200 x h150 |
| Norma: | ČSN EN 61439-2 |
