Fotovoltaický AC rozvaděč 200A AC200 + UF300 včetně elektroměru
- AC výkon střídače do 2 x 62kW / 200A
- Včetně napěťové a frekvenční ochrany UF300
- Elektroměr Modbus včetně měřících traf
- Základní signály pro digitální vstupy RTU
- DC zdroj pro monitoring a komunikaci s FVE
- AC rozvaděč pro FVE do 100kWp se dvěma střídači
- Kvalitní oceloplechová rozvodnice IP 65
- STOP relé pro odpojení AC i DC strany
Varianta skladového modelu RFVE-AC-200 je vhodná pro FVE se dvěma střídači o výkonu do 100kWp. Rozvadeč je osazen elektroměrem s měřícími cívkami. Svorkovnice XIO se základními signály pro digitální vstupy RTU. Dále je v rozvaděči připraven DC zdroj pro napájení, monitoring a komunikaci s FVE, případně podružné RTU.

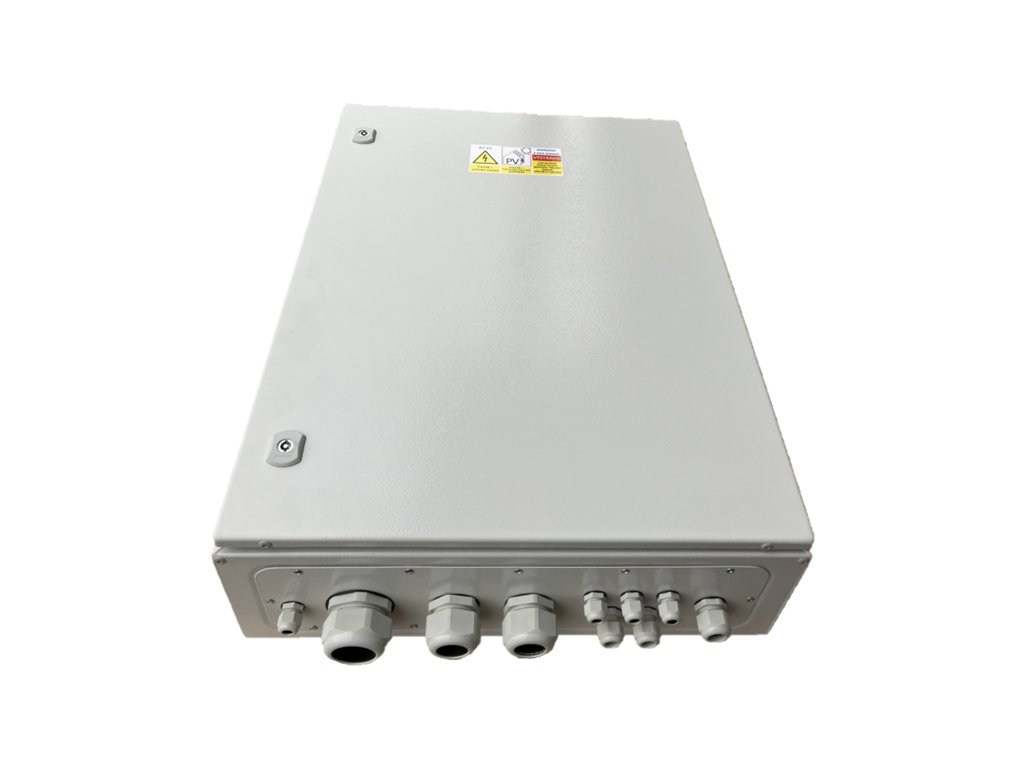

Průmyslový model AC rozvaděče v kvalitním provedení s ocelovou rozvodnici IP65.
Model RFVE-AC-200-ELM
Typové číslo 247
Typové značení AC-WS-N-2-1-0-0A-200A-0V-12

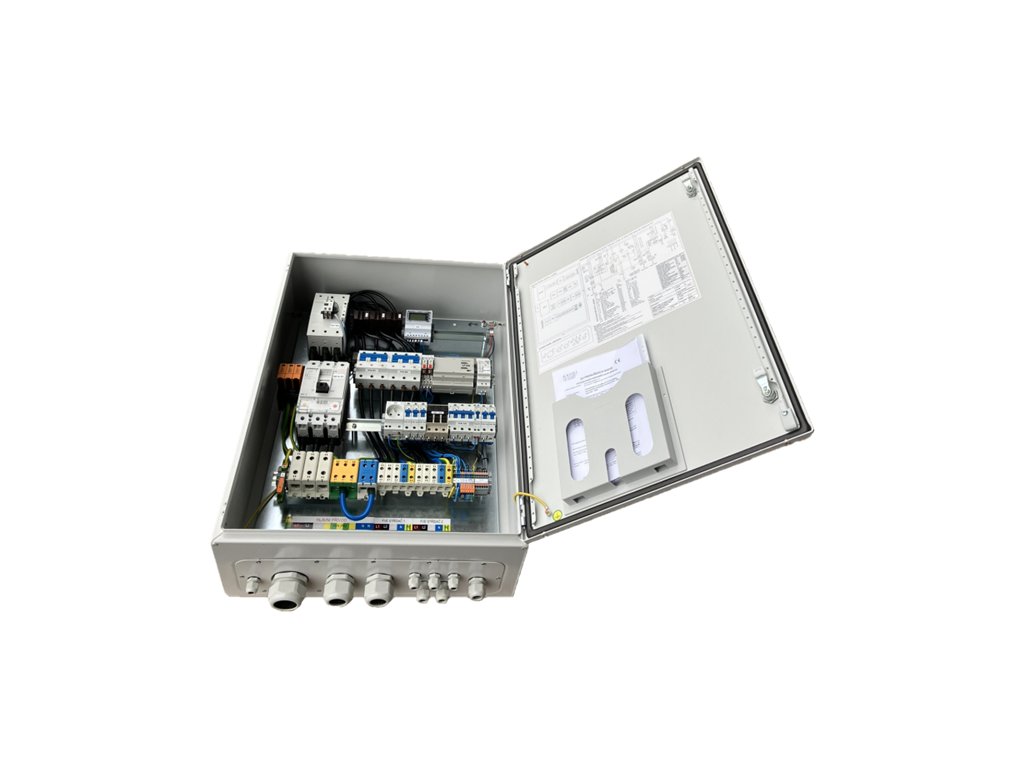

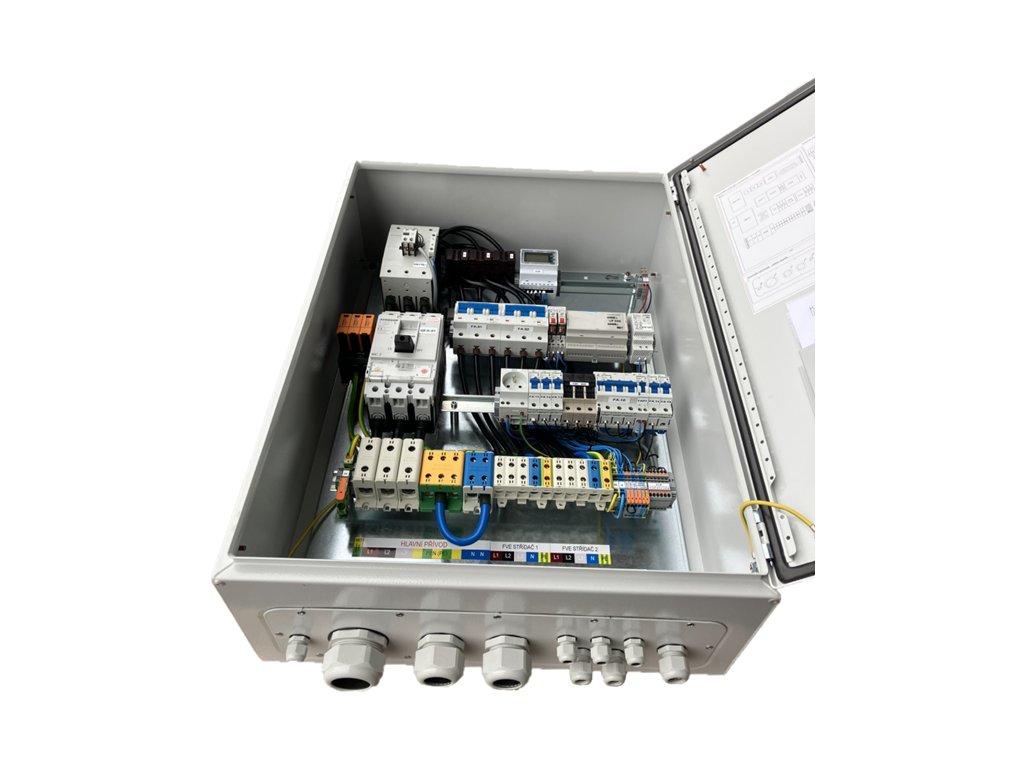

- 1x Stykač 225A pro odpojení FVE
- Napěťové a frekvenční ochrana UF300
- Elektroměr SDM630MCT V2 X/5A Modbus
- Relé pro řízení HDO 0% ( varianty zapojení)
- Vypínač na hlavním přívodu MC2 200A
- Jištění výstupu od střídačů jističe 2x 100A
- AC svodič přepětí VPU I 300V/12,5 kA
- Příprava pro připojení externího STOP tlačítka
- Zdroj 24VDC PS2M 30W a svorkovnice X24
- Prostor pro osazení monitoringu a ovládání FVE
- Svorkovnice XIO, beznapěťové kontakty pro digitální vstupy
- Jištěný přívod 4A - napájení pro DC odpínače napojený na stop relé
- Servisní zásuvka s kombinovaným jističem B16A / 30mA
- Reserva - jistič B10/1 (např. pro připojení AXY)
Rozvaděče jsou řádně odzkoušeny a zkontrolovány. Součástí dodávky je EU prohlášení o shodě, kompletní elektrické schéma, uživatelský manuál a protokol o provedené kusové zkoušce.
Rozvaděč obsahuje napěťovou a frekvenční ochranu UF300 a vyhovuje tak připojovacím podmínkám distributorů od 01/2025 v požadavku externí ochrany pro FVE do 100kW.

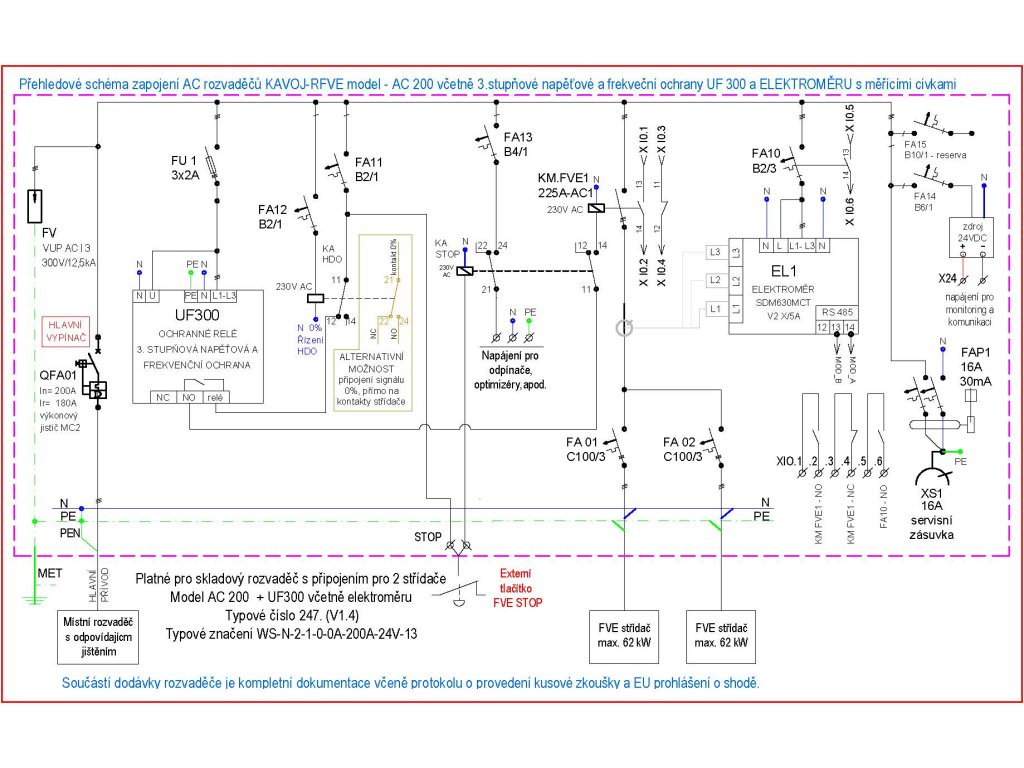

Bližší informace o variantách a vybavení AC rozvaděčů najdete v přehledném schématu zapojení, pdf ke stažení v sekci související soubory.
Doplňkové parametry
| Kategorie: | Rozvaděče pro fotovoltaiku |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 46 kg |
| ? AC svodič přepětí: | ANO |
| ? Ovládání HDO: | ANO |
| ? Příprava smart metr: | ANO |
| Ochrana UF300: | ANO |
| ? Výkon fotovoltaiky: | do 100 kWp |
| ? Jmenovitý proud AC: | 200A AC |
| Jmenovité napětí AC: | 230/400 V AC |
| Stupeň krytí IP: | IP65 |
| Celkové rozměry: | š600 x v800 x h260 |
| Norma: | ČSN EN 61439-2, příloha DD |
