Fotovoltaický AC rozvaděč 20A 12kW RFVE AC 020
- AC výkon střídače do 1x 12kW / 20A
- Napěťové relé HRN-55N
- Vhodné pro ON-GRID střídače
- AC rozvaděč pro FVE do 12kWp s jedním střídačem
- Provedení v ocelové rozvodnici s krytím IP 65
- STOP relé pro odpojení AC i DC strany
Varianta skladového modelu RFVE-AC-025 je vhodná pro FVE o výkonu cca do 15kWp. Rozvaděč je primárně určen pro ON-GRID měniče. Rozvaděč je možné použít i pro připojení hybridních střídačů pokud není požadováno připojení backup (ups) výstupu.
Průmyslový model AC rozvaděče v kvalitním provedení s ocelovou rozvodnici s krytím IP65.
Výbava modelu RFVE-AC-020:
- Stykač 40A pro odpojení FVE
- Napěťové relé HRN55-N
- relé pro řízení HDO 0%
- Jištění výstupu od střídače jističem 20A
- AC svodič přepětí VPU I 300V/12,5 kA
- Příprava pro připojení externího STOP tlačítka
- Prostor a svorkovnice pro připojení smartmeteru (nepřímé měření)
- Jištěný přívod 4A - napájení pro DC odpínače napojeno na stop relé
Rozvaděče jsou řádně odzkoušeny a zkontrolovány. Součástí dodávky je EU prohlášení o shodě, kompletní elektrické schéma, uživatelský manuál a protokol o provedené kusové zkoušce.
Dle platných připojovacích podmínek je rozvaděč vhodný pro FVE do 30kWp, kde není požadována externí UF ochrana.

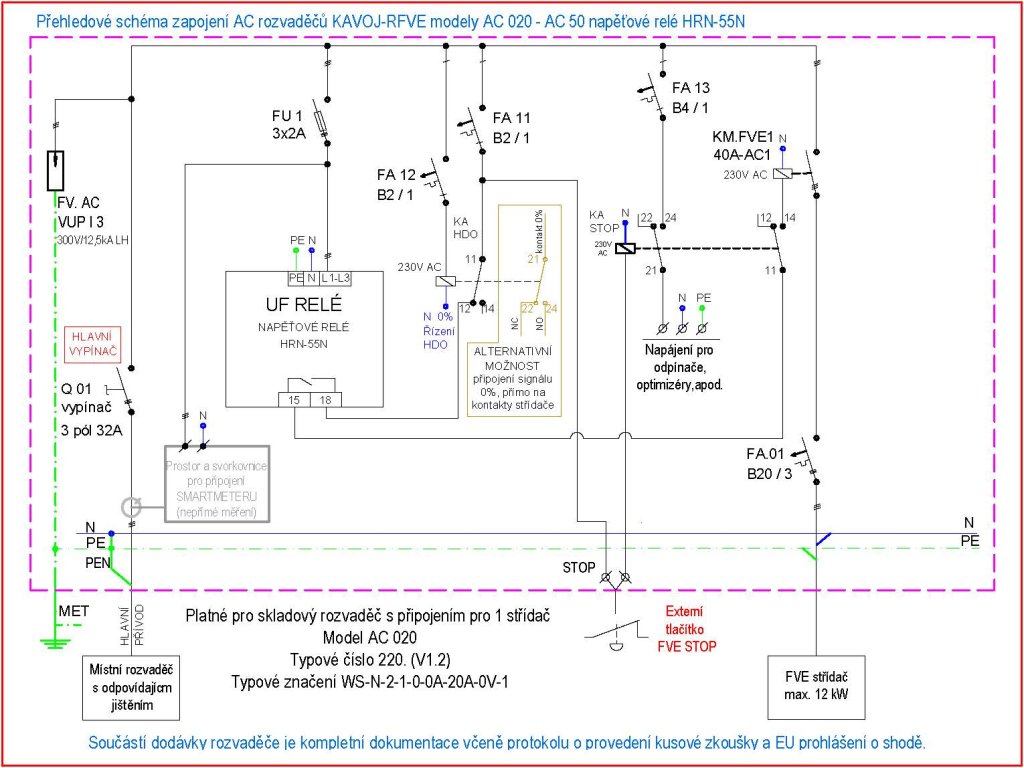

Bližší informace o variantách a vybavení AC rozvaděčů najdete v přehledném schématu zapojení, pdf ke stažení v sekci související soubory.
Doplňkové parametry
| Kategorie: | Rozvaděče pro fotovoltaiku |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 22 kg |
| ? AC svodič přepětí: | ANO |
| ? Ovládání HDO: | ANO |
| ? Příprava smart metr: | ANO |
| ? Výkon fotovoltaiky: | do 20 kWp |
| ? Jmenovitý proud AC: | 20A AC |
| Jmenovité napětí AC: | 230/400 V AC |
| Stupeň krytí IP: | IP65 |
| Celkové rozměry: | š400 x v600 x h210 |
| Norma: | ČSN EN 61439-2, příloha DD |
