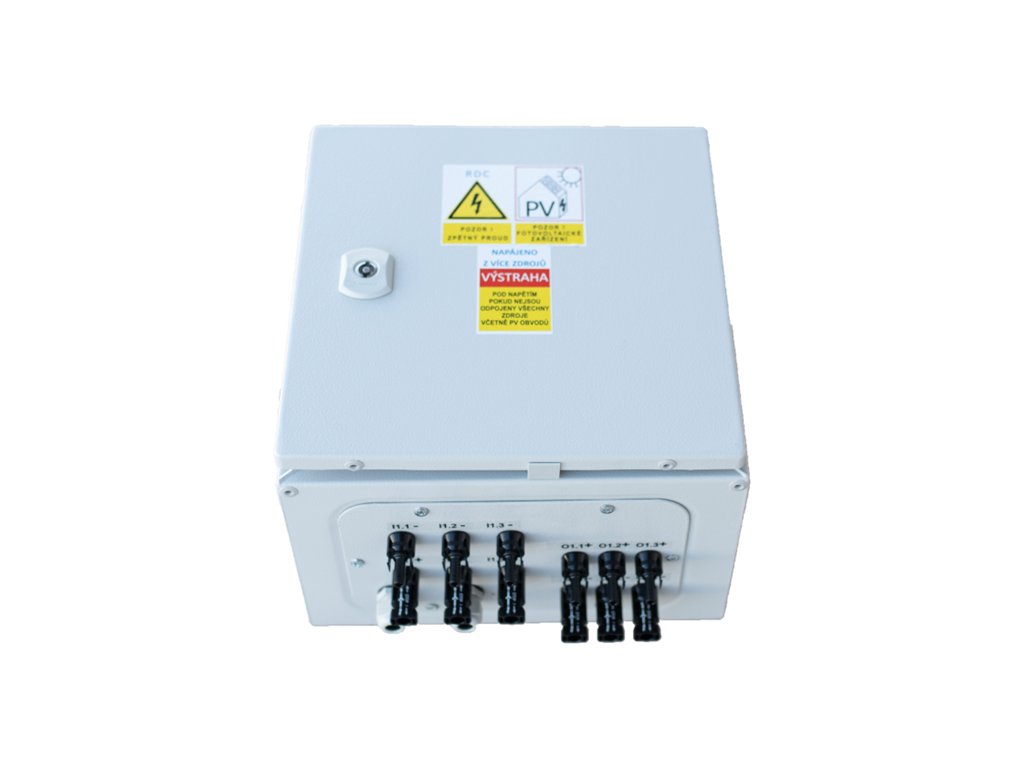

Fotovoltaický DC rozvaděč 3 stringy 1000V E, 03 03 03, IP65
- Připojení pro 3 stringy
- 3x přepěťová ochrana I+II třídy / 1000V E
- 3x pár vstupních a výstupních MC4 konektorů
- Ideální DC rozvaděč pro FVE do 15kWp.
- Provedení v ocelové rozvodnici s krytím IP 65.
Certifikovaný průmyslový DC rozvaděč, kvalitní provedení v ocelové rozvodnici s krytím IP65.
Skladové modely jsou k dispozici ve třech základních variantách zapojení s různými počty vstupů a výstupů.
Všechny modely jsou osazeny přepěťovými ochranami I.+II. třídy ochrany a jsou tak vhodné jak přímo před střídač, tak i na začátek vedení jako předsunutá ochrana co nejblíže k fotovoltaickým panelům.
Model průmyslového rozvaděče pro 3 stringů je ideální ke střídači s výkonem do 15kW.

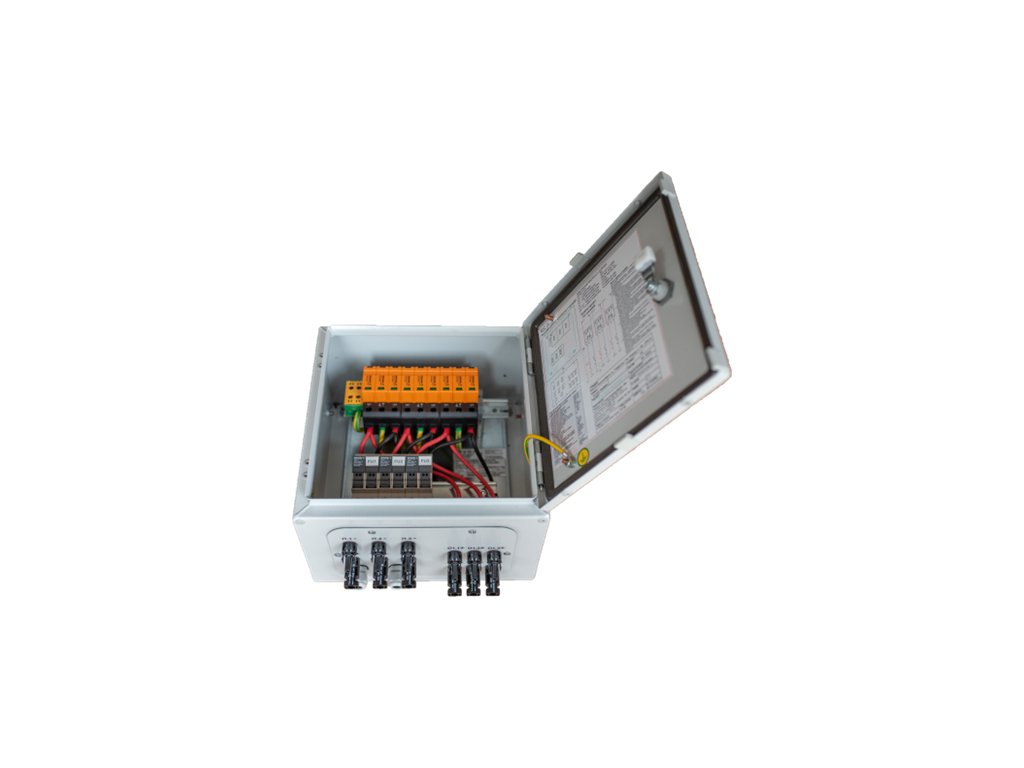

Výbava modelu RFVE-DC-1000V E 03 03 03:
- 3x vstup pro FP pole osazený zabudovanými originálními Stäubli MC4 konektory pro vodiče s průřezem 6mm.
- 3x DC svodič přepětí I+II třída ochrany VPU PV I+II 3 1000E
- 3x výstup ke střídači osazený zabudovanými originálními Stäubli MC4 konektory pro vodiče s průřezem 6mm.
Varianta zapojení 1:1:1 - zapojení jednoho vstupního stringu na jeden svodič a vyvedení do jednoho výstupu.
Rozvaděče jsou certifikované, vše je řádně odzkoušeno a zkontrolováno. Součástí dodávky je prohlášení o shodě, kompletní elektrické schéma, uživatelský manuál a protokol o provedené kusové zkoušce.

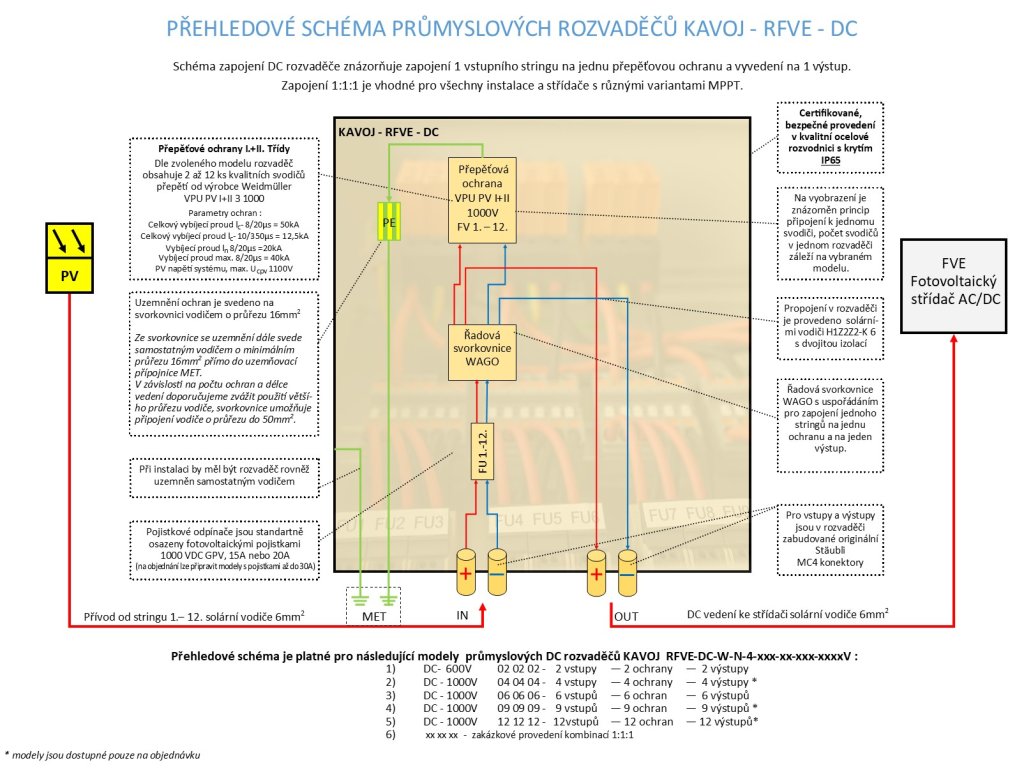

Bližší informace o variantách a vybavení DC rozvaděčů najdete v přehledném schématu zapojení, pdf ke stažení v sekci související soubory.
Doplňkové parametry
Kategorie: | Rozvaděče pro fotovoltaiku |
---|---|
Záruka: | 2 roky |
Hmotnost: | 12 kg |
? DC svodič I+II tř.: | ANO, 1000V, 3 kusy |
? Počet DC vstupů: | 3 |
? Počet výstupů: | 3 |
? Výkon fotovoltaiky: | do 20 kWp |
? Jmenovité napětí DC: | 1000V DC |
? Jmenovitý proud DC: | 3 x 15A DC |
Stupeň krytí IP: | IP65 |
Celkové rozměry: | š400 x v400 x h210 |
Norma: | ČSN EN 61439-2 |
