Fotovoltaický DC rozvaděč 4 stringy 1000V, 04 02 04, IP65
- Připojení pro 4 stringů
- 2x přepěťová ochrana I+II třídy / 1000V
- 4x pár vstupních a výstupních MC4 konektorů
- Doporučený výkon fotovoltaiky do 35kWp.
- Provedení v ocelové rozvodnici s krytím IP 65.

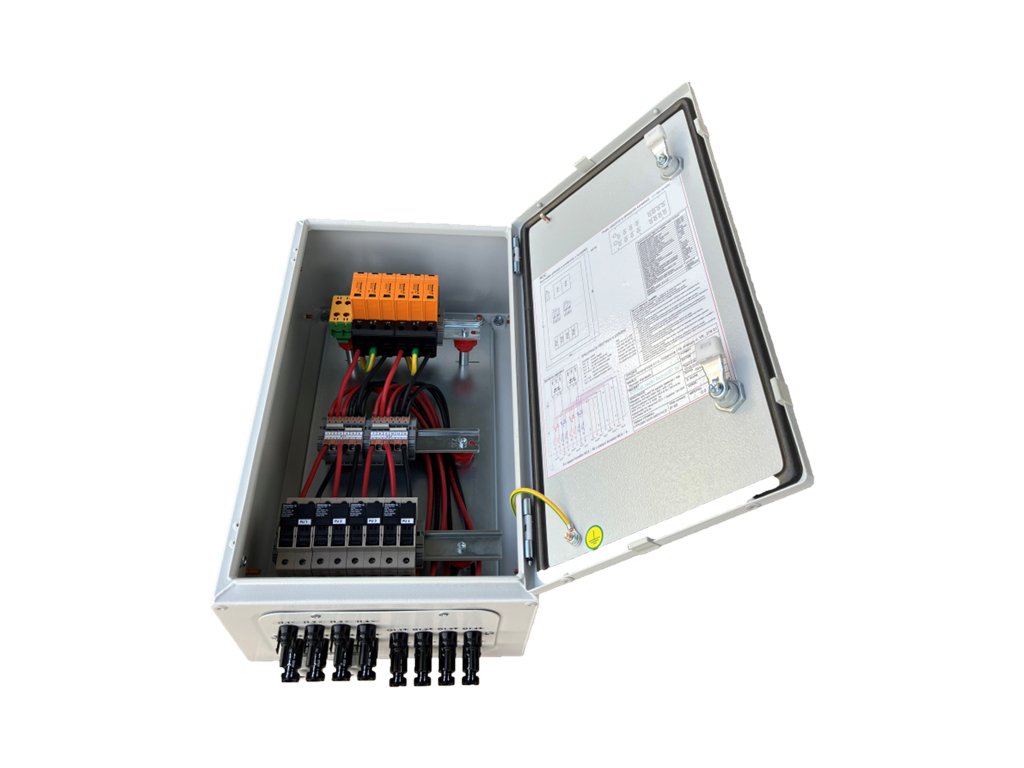

Certifikovaný průmyslový DC rozvaděč, kvalitní provedení v ocelové rozvodnici s krytím IP65.
Skladové modely jsou k dispozici ve třech základních variantách zapojení s různými počty vstupů a výstupů.
Všechny modely jsou osazeny přepěťovými ochranami I.+II. třídy ochrany a jsou tak vhodné jak přímo před střídač, tak i na začátek vedení jako předsunutá ochrana co nejblíže k fotovoltaickým panelům.
Model průmyslového rozvaděče pro 4 stringů je ideální ke střídači s výkonem do 30kW.
Výbava modelu RFVE-DC-1000V - 04 02 04:
- 4x vstup pro FP pole osazený zabudovanými originálními Stäubli MC4 konektory pro vodiče s průřezem 6mm.
- 2x DC svodič přepětí I+II třída ochrany VPU PV I+II 3 1000
- 4x výstup ke střídači osazený zabudovanými originálními Stäubli MC4 konektory pro vodiče s průřezem 6mm.
Varianta zapojení 2:1:2 - zapojení dvou vstupních stringů na jeden svodič a vyvedení do jednoho výstupu.
Rozvaděče jsou certifikované, vše je řádně odzkoušeno a zkontrolováno. Součástí dodávky je prohlášení o shodě, kompletní elektrické schéma, uživatelský manuál a protokol o provedené kusové zkoušce.

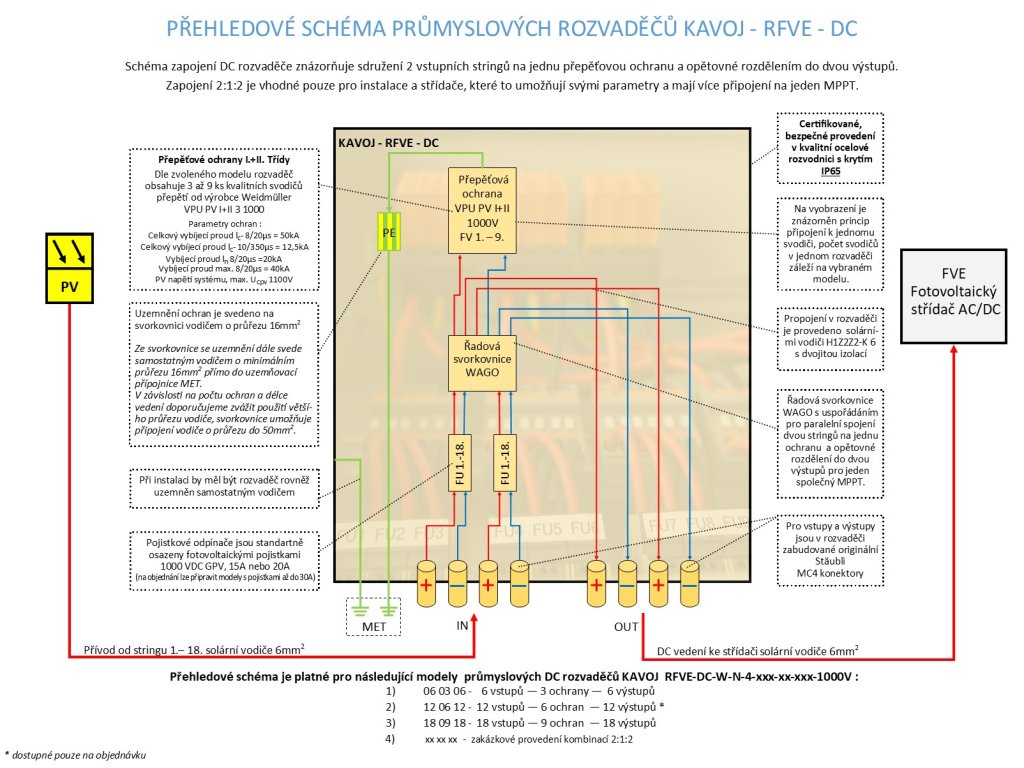

Bližší informace o variantách a vybavení DC rozvaděčů najdete v přehledném schématu zapojení, pdf ke stažení v sekci související soubory.
Doplňkové parametry
Kategorie: | Rozvaděče pro fotovoltaiku |
---|---|
Záruka: | 2 roky |
Hmotnost: | 16 kg |
? DC svodič I+II tř.: | ANO, 1000V, 2 kusy |
? Doporučený výkon fotovoltaiky: | do 35 kWp |
? Počet DC vstupů: | 4 |
? Počet výstupů: | 4 |
? Jmenovité napětí DC: | 1000V DC |
? Jmenovitý proud DC: | 4 x 20A DC |
Stupeň krytí IP: | IP65 |
Celkové rozměry: | š400 x v400 x h210 |
Norma: | ČSN EN 61439-2 |
