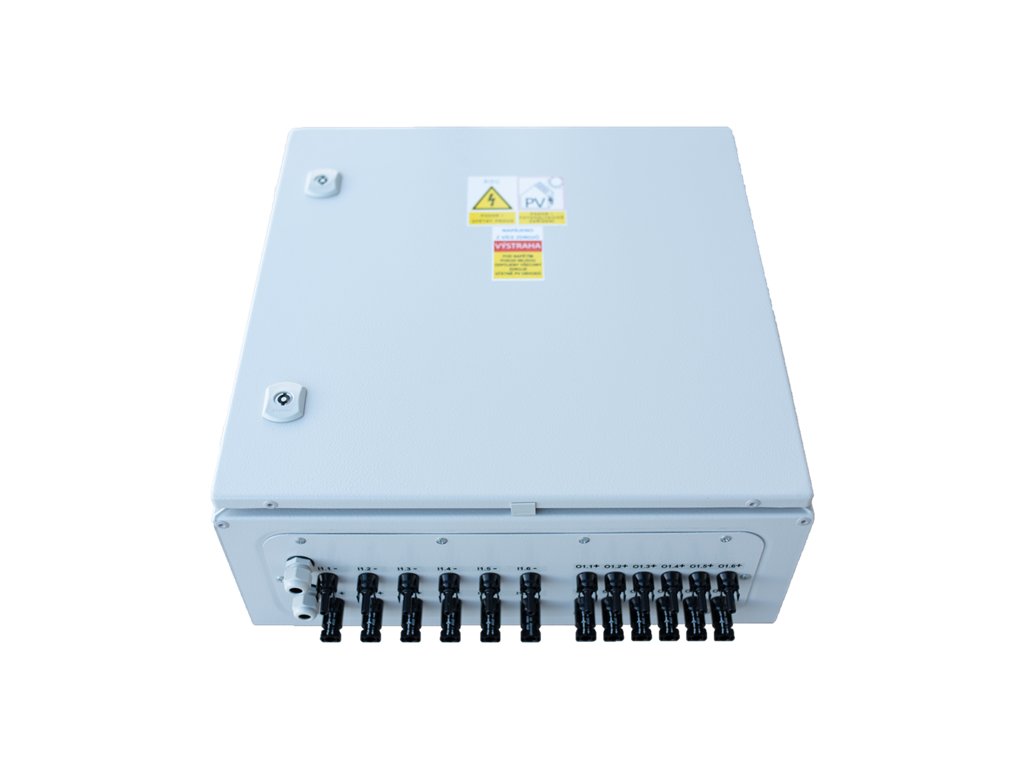

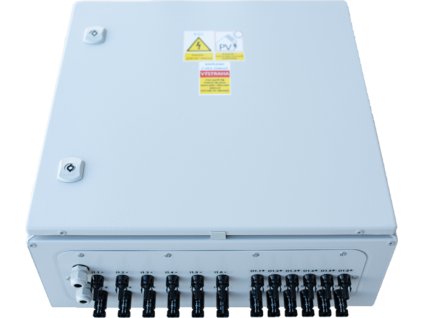

Fotovoltaický DC rozvaděč 6 stringů 1000V, 06 03 06, IP65

Certifikovaný průmyslový DC rozvaděč, kvalitní provedení v ocelové rozvodnici s krytím IP65.

Skladové modely jsou k dispozici ve třech základních variantách zapojení s různými počty vstupů a výstupů.

Všechny modely jsou osazeny přepěťovými ochranami I.+II. třídy ochrany a jsou tak vhodné jak přímo před střídač, tak i na začátek vedení jako předsunutá ochrana co nejblíže k fotovoltaickým panelům.

Model průmyslového rozvaděče pro 6 stringů je ideální ke střídači s výkonem do 50kW.

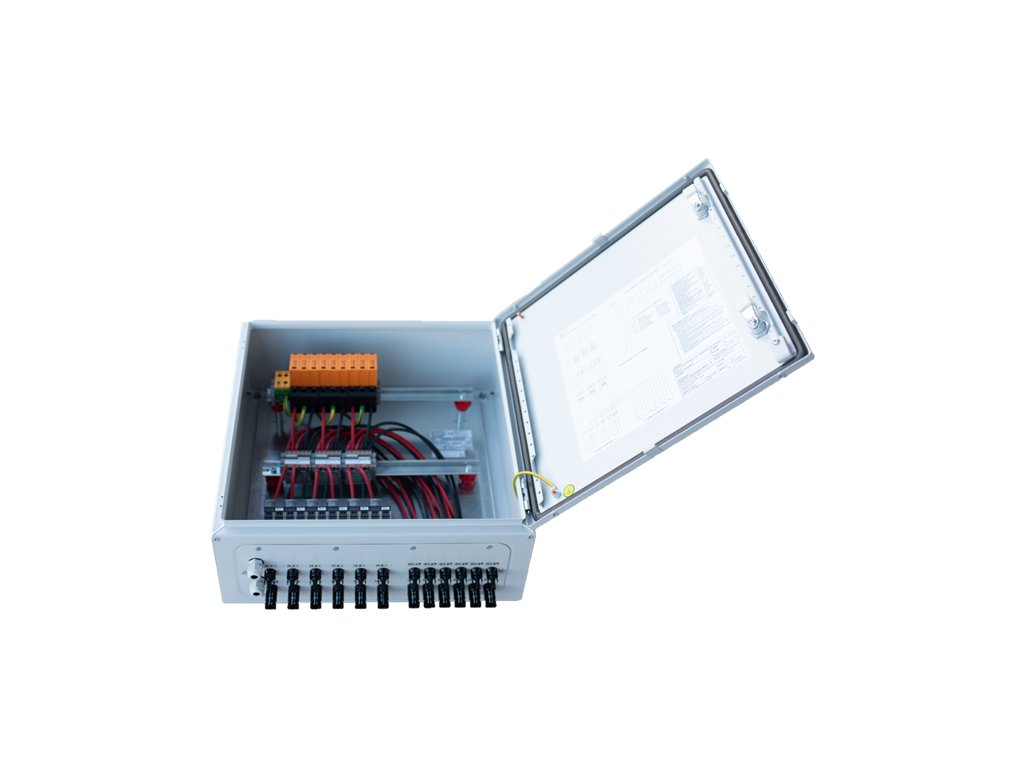

Výbava modelu RFVE-DC-1000V-06 03 06:

• 6x vstup pro FP pole osazený zabudovanými originálními Stäubli MC4 konektory pro vodiče s průřezem 6mm.
• 3x DC svodič přepětí I+II třída ochrany  VPU PV I+II 3 1000
• 6x výstup ke střídači osazený zabudovanými originálními Stäubli MC4 konektory pro vodiče s průřezem 6mm.

Varianta zapojení 2:1:2  - sdružuje 2 vstupní stringy na jeden svodič a opětovné rozděluje do dvou výstupů.

Zapojení 2:1:2 je vhodné pouze pro instalace a střídače, které to umožňují svými parametry a mají více připojení na MPPT.

Rozvaděče jsou certifikované, vše je řádně odzkoušeno a zkontrolováno. Součástí dodávky je prohlášení o shodě, kompletní elektrické schéma, uživatelský manuál a protokol o provedené kusové zkoušce.

Bližší informace o variantách a vybavení  DC rozvaděčů najdete v přehledném schématu zapojení, pdf ke stažení v sekci související soubory.
