Fotovoltaický AC rozvaděč 100A AC100 + UF300 1x 67kW
- AC výkon střídače do 1x 67kW / 100A
- Včetně napěťové a frekvenční ochrany UF300
- Vyhovuje připojovacím podmínkám 2025
- AC rozvaděč pro FVE do 70kWp s jedním střídačem

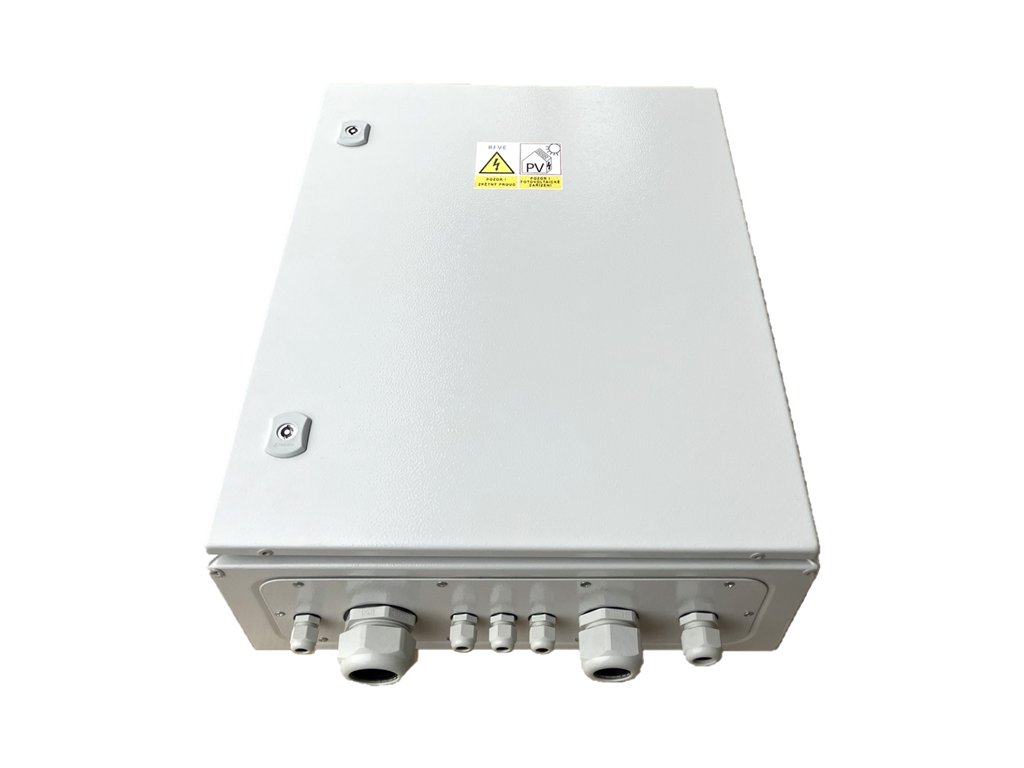

- Kvalitní oceloplechová rozvodnice IP 65
- STOP relé pro odpojení AC i DC strany
Varianta skladového modelu RFVE-AC-100 je vhodná pro FVE s jedním střídačem o výkonu do 67kW. Rozvaděč je primárně určen pro ON-GRID měniče a je vhodný i pro instalace bez baterií pro přímé využití vyrobené energie nebo její prodej.

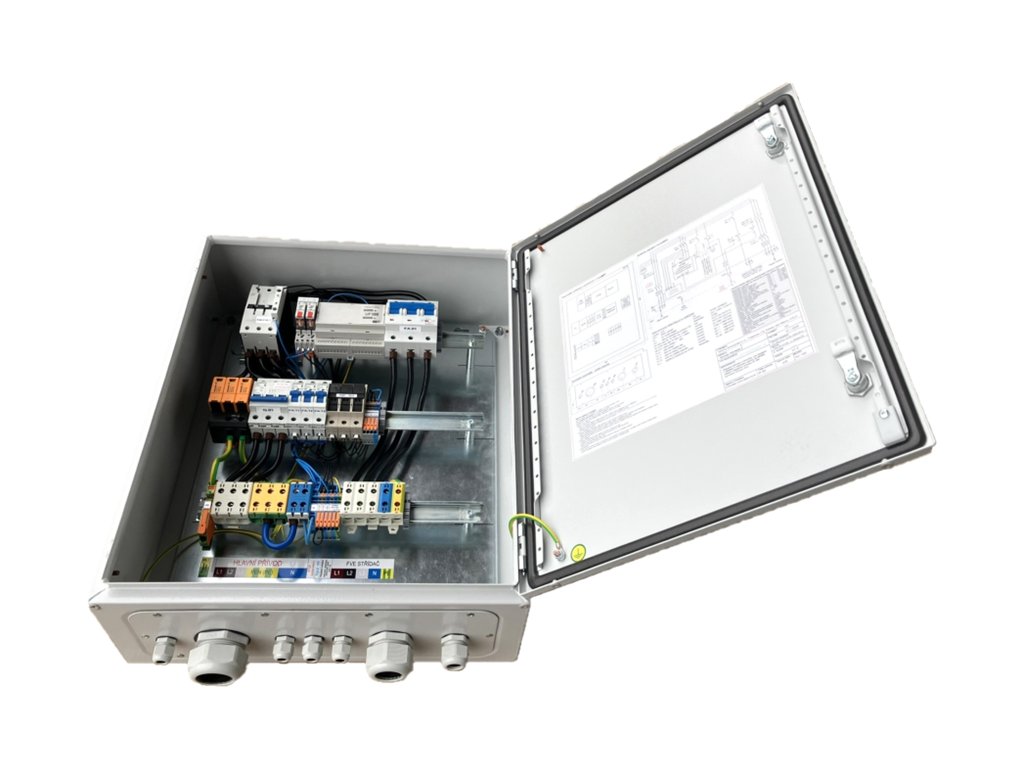

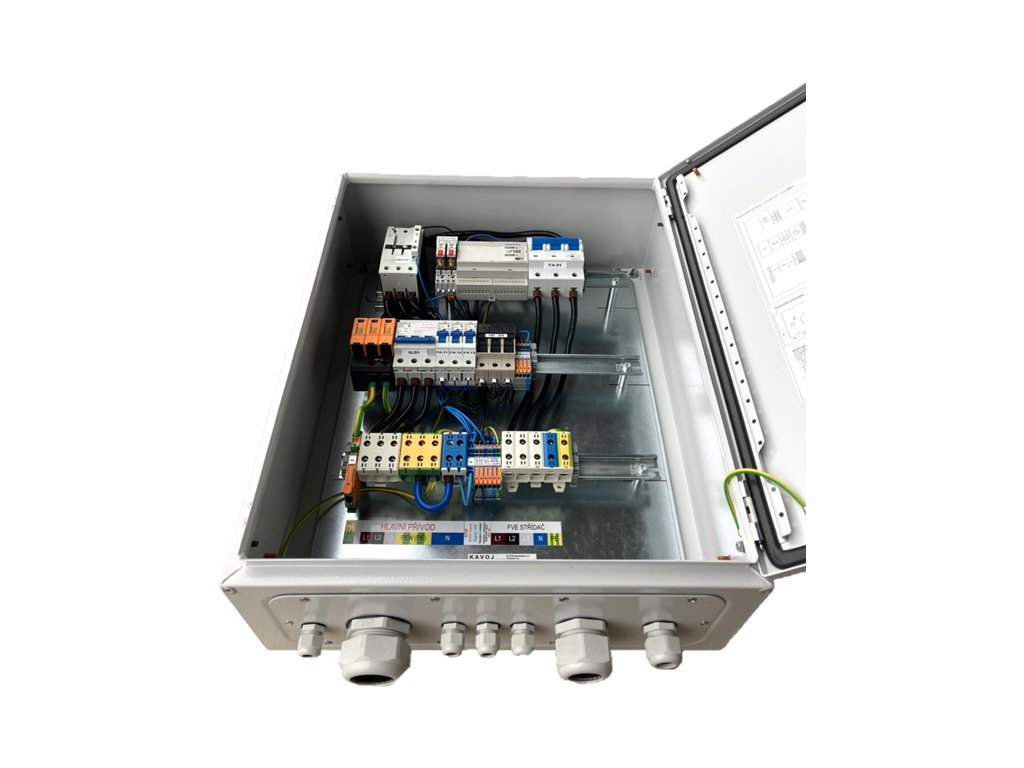

Průmyslový model AC rozvaděče v kvalitním provedení s ocelovou rozvodnici IP65.
Model RFVE-AC-100
Typové číslo 235
Typové značení AC-WS-N-2-1-0-0A-100A-0V-1
- Stykač 98A pro odpojení FVE
- Napěťové a frekvenční ochrana UF300,
- relé pro řízení HDO 0% ( varianty zapojení)
- Jištění výstupu od střídače jističem 100A
- AC svodič přepětí VPU I 280V/12,5 KA
- Příprava pro připojení externího STOP tlačítka
- Prostor a svorkovnice pro připojení smartmeteru (nepřímé měření)
- Jištěný přívod 4A - napájení pro DC odpínače napojeno na stop relé
Rozvaděče jsou řádně odzkoušeny a zkontrolovány. Součástí dodávky je EU prohlášení o shodě, kompletní elektrické schéma, uživatelský manuál a protokol o provedené kusové zkoušce.
Rozvaděč obsahuje napěťovou a frekvenční ochranu UF300 a vyhovuje tak připojovacím podmínkám distributorů od 01/2025 v požadavku externí ochrany pro FVE nad 30kW.

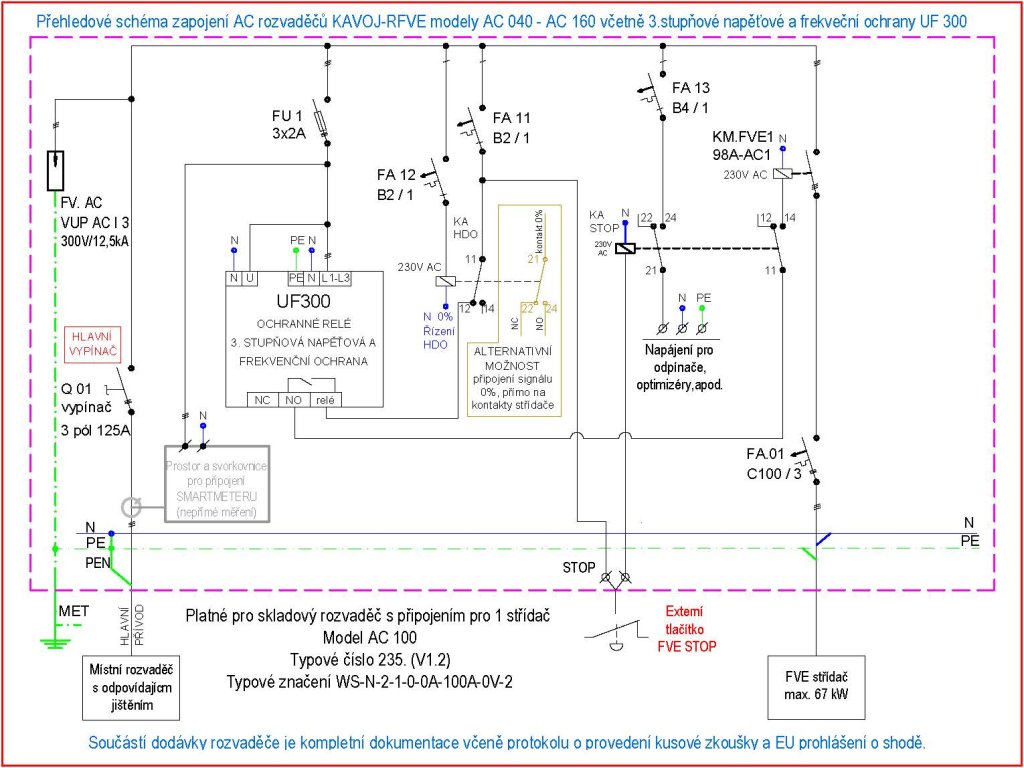

Bližší informace o variantách a vybavení AC rozvaděčů najdete v přehledném schématu zapojení, pdf ke stažení v sekci související soubory.
Doplňkové parametry
| Kategorie: | Rozvaděče pro fotovoltaiku |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 27 kg |
| ? AC svodič přepětí: | ANO |
| ? Ovládání HDO: | ANO |
| ? Příprava smart metr: | ANO |
| Ochrana UF300: | ANO |
| ? Výkon fotovoltaiky: | do 70 kWp |
| ? Jmenovitý proud AC: | 100A AC |
| Jmenovité napětí AC: | 230/400 V AC |
| Stupeň krytí IP: | IP65 |
| Celkové rozměry: | š500 x v600 x h210 |
| Norma: | ČSN EN 61439-2, příloha DD |
