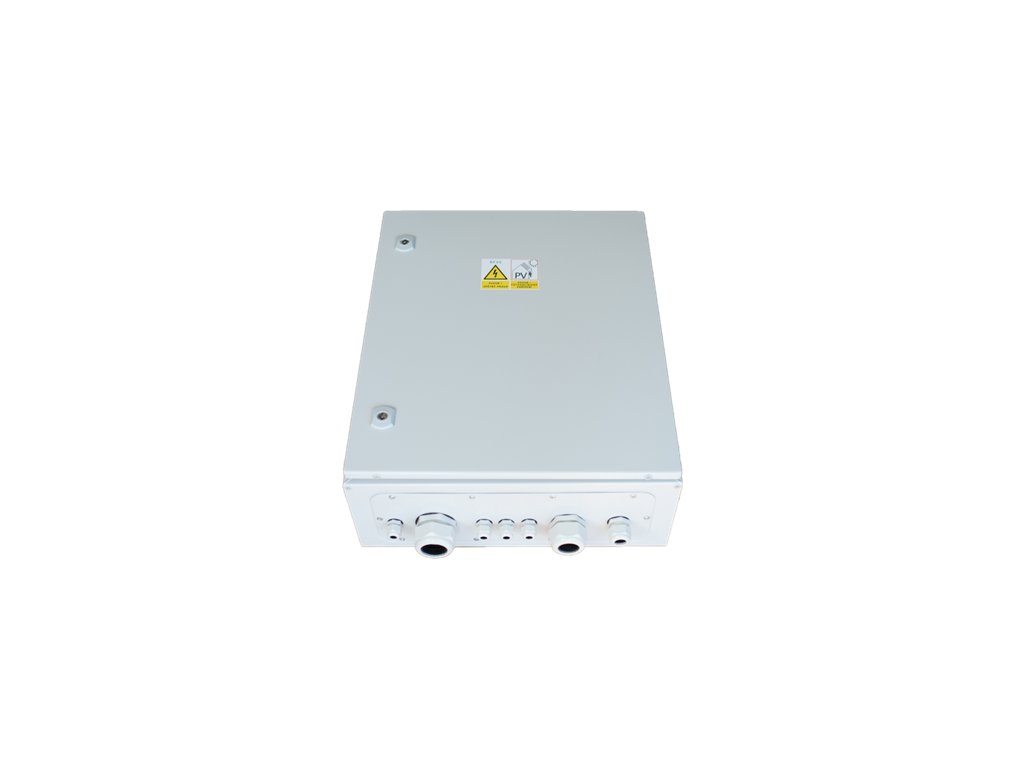

Fotovoltaický AC rozvaděč 80A AC080 + UF300 1x 50kW
- AC výkon střídače do 1x 50kW / 80A
- Včetně napěťové a frekvenční ochrany UF300
- Vyhovuje připojovacím podmínkám 2025
- Ideální AC rozvaděč pro FVE do 50kWp
- Kvalitní oceloplechová rozvodnice IP 65
- STOP relé pro odpojení AC i DC strany
Varianta skladového modelu RFVE-AC-080 je vhodná pro FVE s jedním střídačem o výkonu do 50kWp. Rozvaděč je primárně určen pro ON-GRID měniče a je vhodný i pro instalace bez baterií pro přímé využití vyrobené energie nebo její prodej.

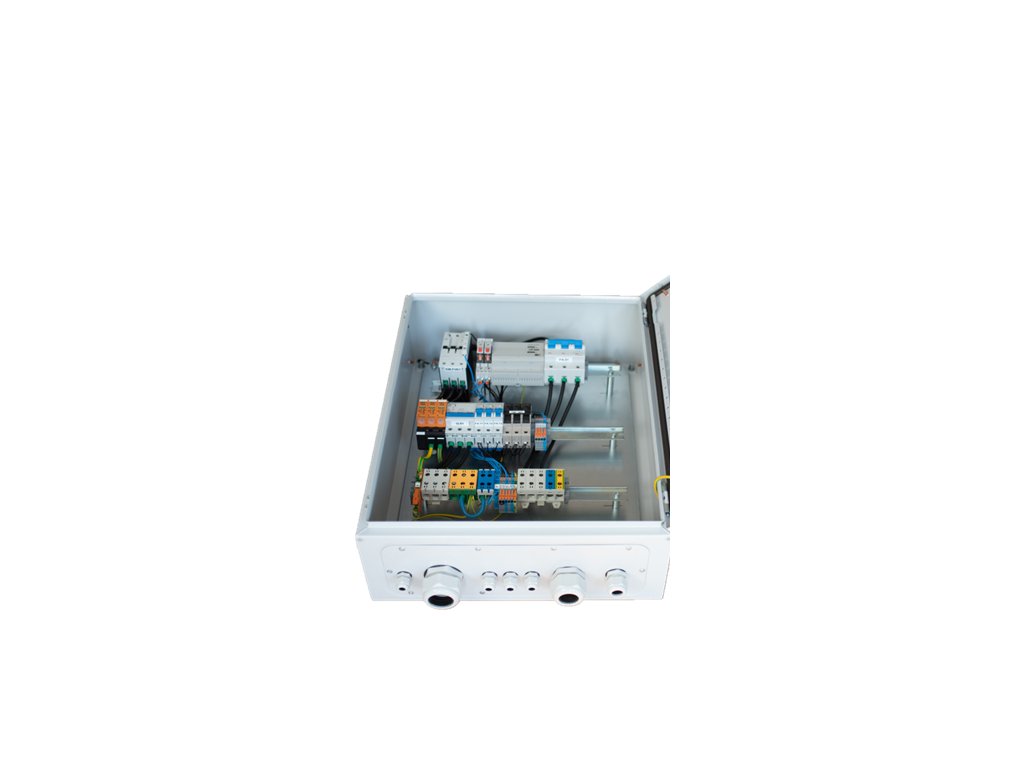

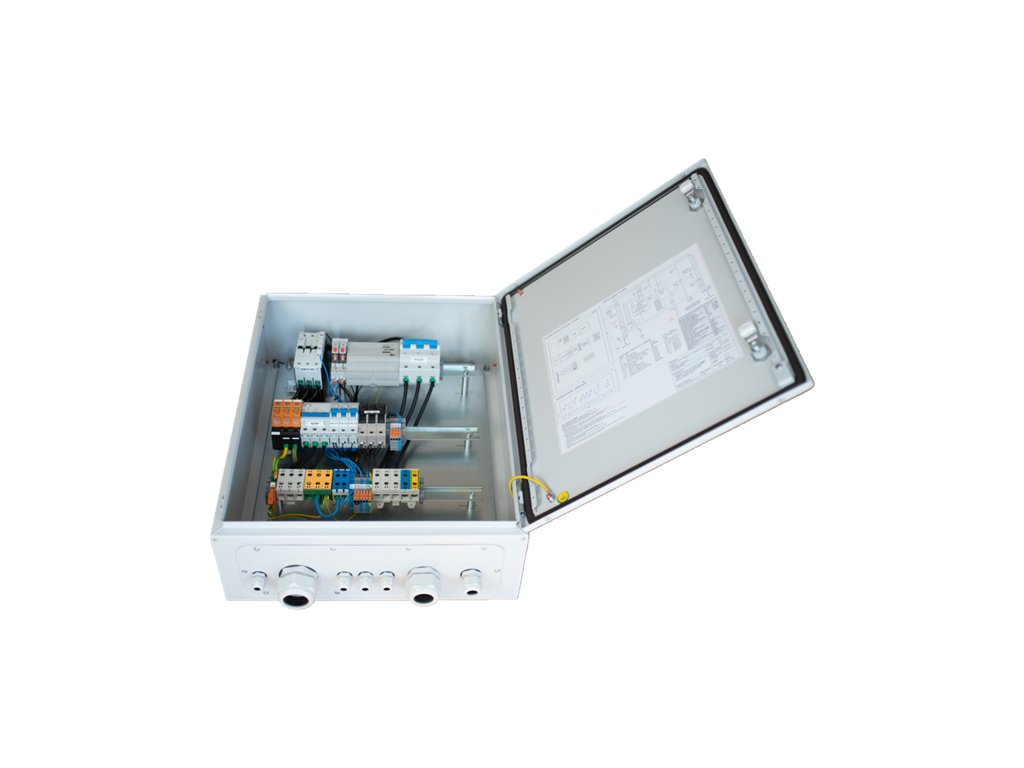

Průmyslový model AC rozvaděče v kvalitním provedení s ocelovou rozvodnici IP65.
Model RFVE-AC-080
Typové číslo 223
Typové značení AC-WS-N-2-1-0-0A-80A-0V-1
- Stykač 80A pro odpojení FVE
- Napěťové a frekvenční ochrana UF300,
- relé pro řízení HDO 0% ( varianty zapojení)
- Jištění výstupu od střídače jističem 80A
- AC svodič přepětí VPU I 280V/12,5 KA
- Příprava pro připojení externího STOP tlačítka
- Prostor a svorkovnice pro připojení smartmeteru (nepřímé měření)
- Jištěný přívod 4A - napájení pro DC odpínače napojeno na stop relé
Rozvaděče jsou řádně odzkoušeny a zkontrolovány. Součástí dodávky je EU prohlášení o shodě, kompletní elektrické schéma, uživatelský manuál a protokol o provedené kusové zkoušce.
Rozvaděč obsahuje napěťovou a frekvenční ochranu UF300 a vyhovuje tak připojovacím podmínkám distributorů od 01/2025 v požadavku externí ochrany pro FVE nad 30kW.

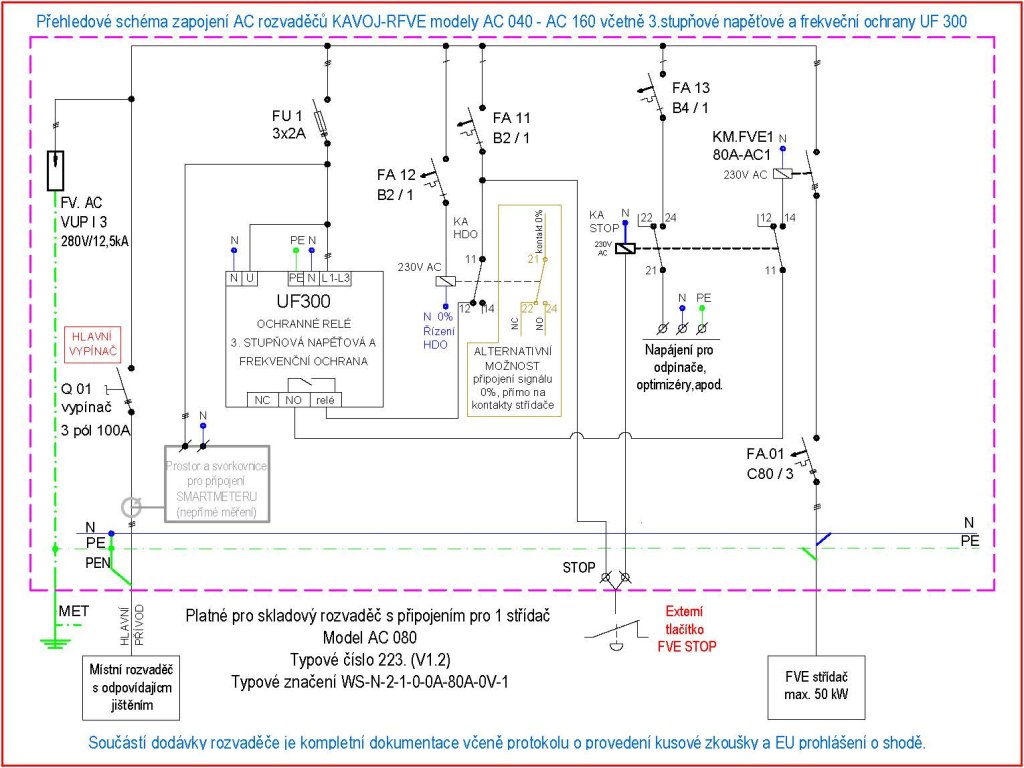

Bližší informace o variantách a vybavení AC rozvaděčů najdete v přehledném schématu zapojení, pdf ke stažení v sekci související soubory.
Doplňkové parametry
| Kategorie: | Rozvaděče pro fotovoltaiku |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 27 kg |
| ? AC svodič přepětí: | ANO |
| ? Ovládání HDO: | ANO |
| ? Příprava smart metr: | ANO |
| Ochrana UF300: | ANO |
| ? Výkon fotovoltaiky: | do 50 kWp |
| ? Jmenovitý proud AC: | 80A AC |
| Jmenovité napětí AC: | 230/400 V AC |
| Stupeň krytí IP: | IP65 |
| Celkové rozměry: | š500 x v600 x h210 |
| Norma: | ČSN EN 61439-2, příloha DD |
